AV1524-2

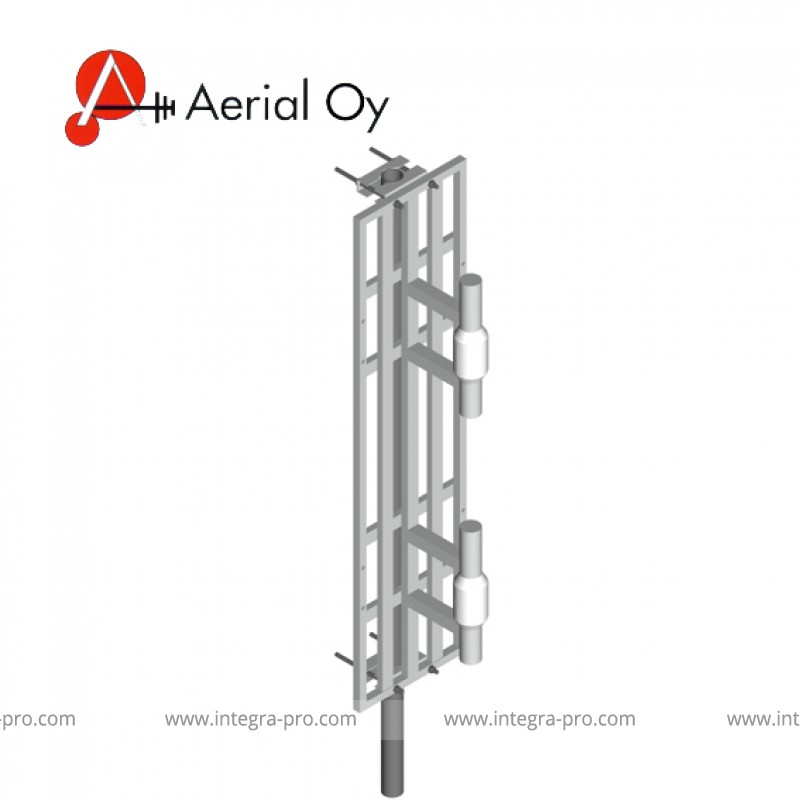

Базовая / Стационарная секторная антенна. Диапазон частот: 350… 470 МГц (AV1524-2-425) и 290… 440 МГц (AV1524-2-300). Коэффициент усиления 10 дБи. ДН: 120 град. Вес: 8 кг. Размеры: 1600 х 400 х 300 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV1524-2:

Параметр Значение
Диапазон рабочих частот 350… 470 МГц (AV1524-2-425) и 290… 440 МГц (AV1524-2-300)
Полоса частот 120 (425) и 150 (300) МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1,5
Поляризация вертикальная или горизонтальная
Коэффициент усиления 10 дБи

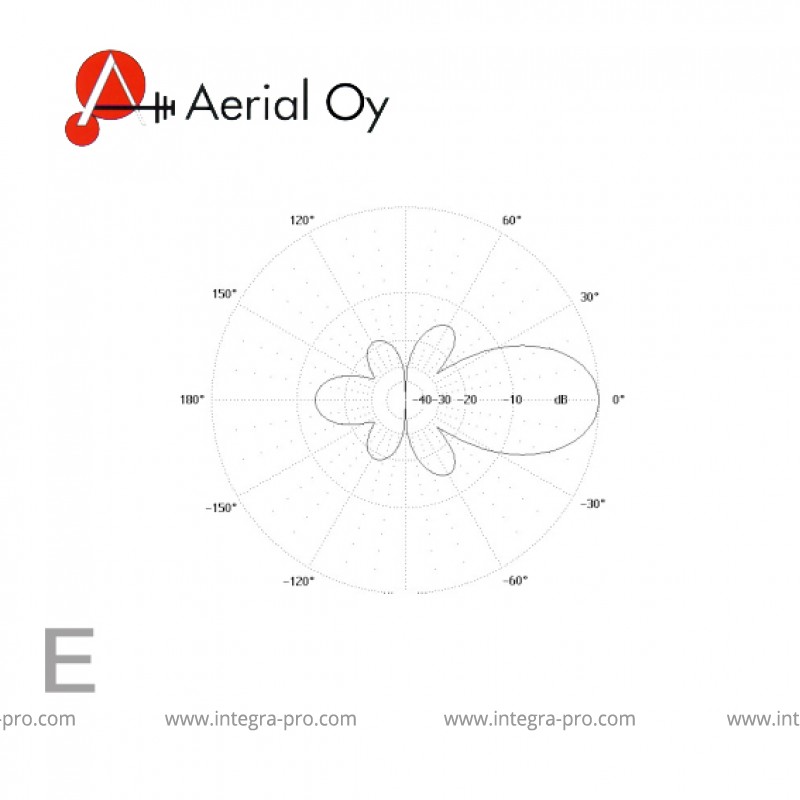

Ширина главного лепестка ДН в плоскости E 30°

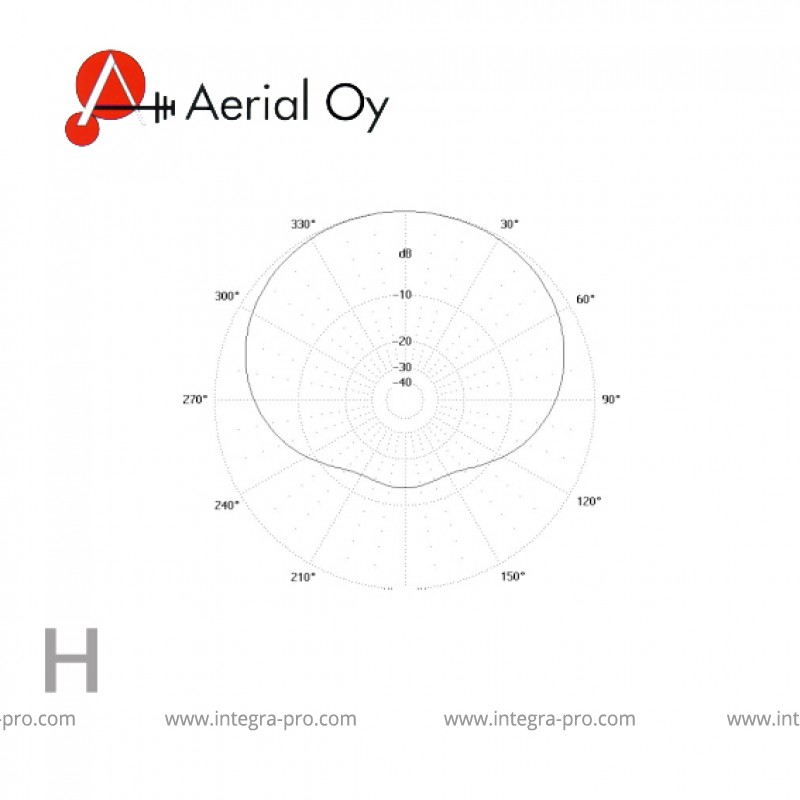

Ширина главного лепестка ДН в плоскости H 120°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 15 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,28 м2
Размеры (В x Ш х Г) 1600 x 400 х 300 мм
Масса 8 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий
