AV1914

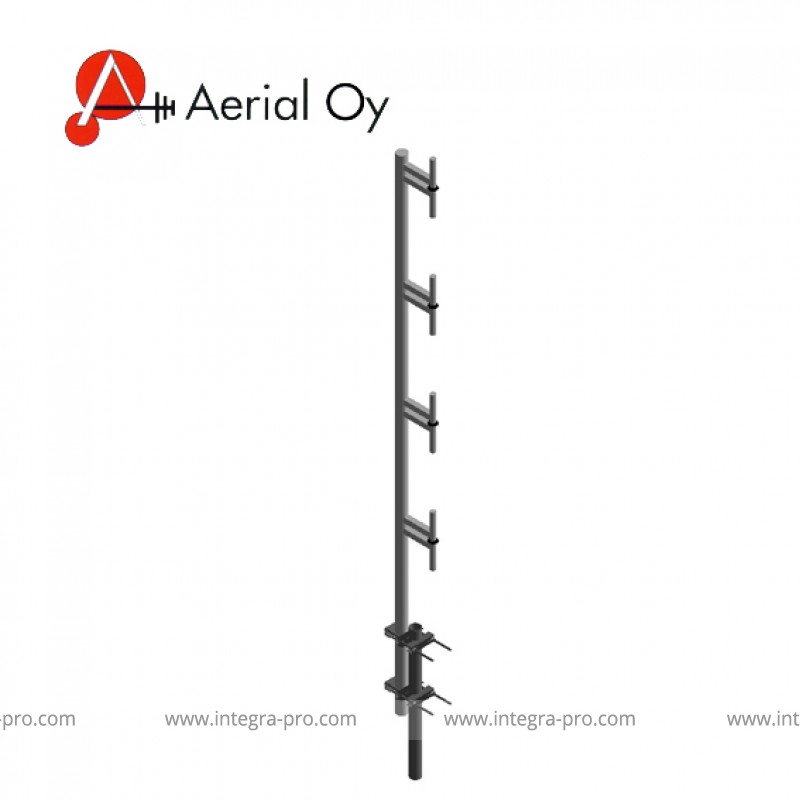

Базовая / Стационарная антенна. Диапазон частот: 350… 470 МГц (AV1914-H), 300… 350 МГц (AV1914-A) и 280… 320 МГц (AV1914-300). Коэффициент усиления 10 дБи. Вес: 8 кг. Размеры: 3000 х 200 х 60 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV1914:

Параметр Значение
Диапазон рабочих частот 350… 470 МГц (AV1914-H), 300… 350 МГц (AV1914-A) и 280… 320 МГц (AV1914-300)
Полоса частот 120 МГц (AV1914-H), 50 МГц (AV1914-A) и 40 МГц (AV1914-300)
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1,5
Поляризация вертикальная или горизонтальная
Коэффициент усиления 10 дБи

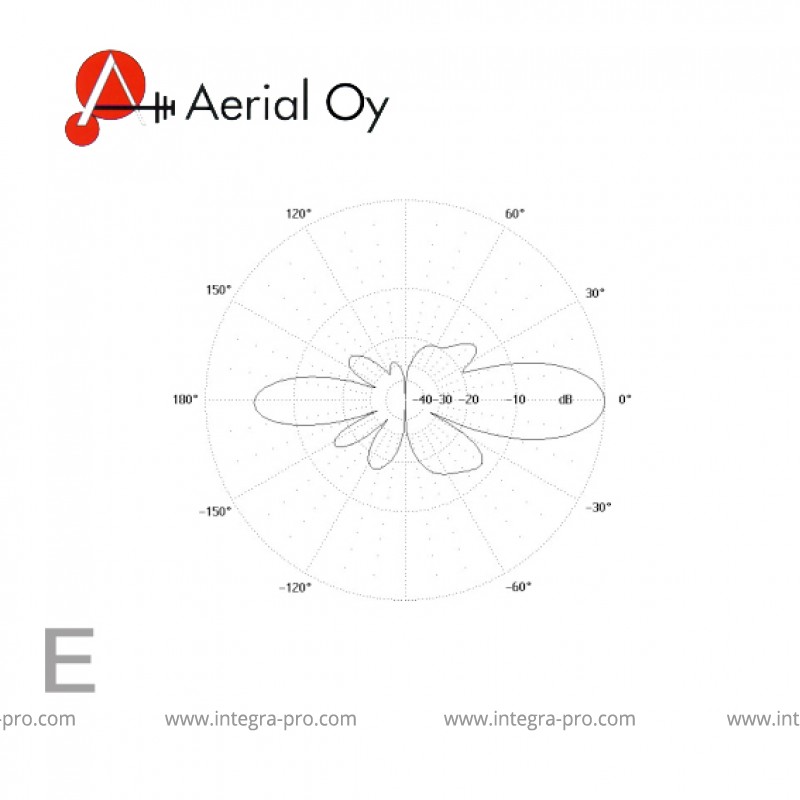

Ширина главного лепестка ДН в плоскости E 14°

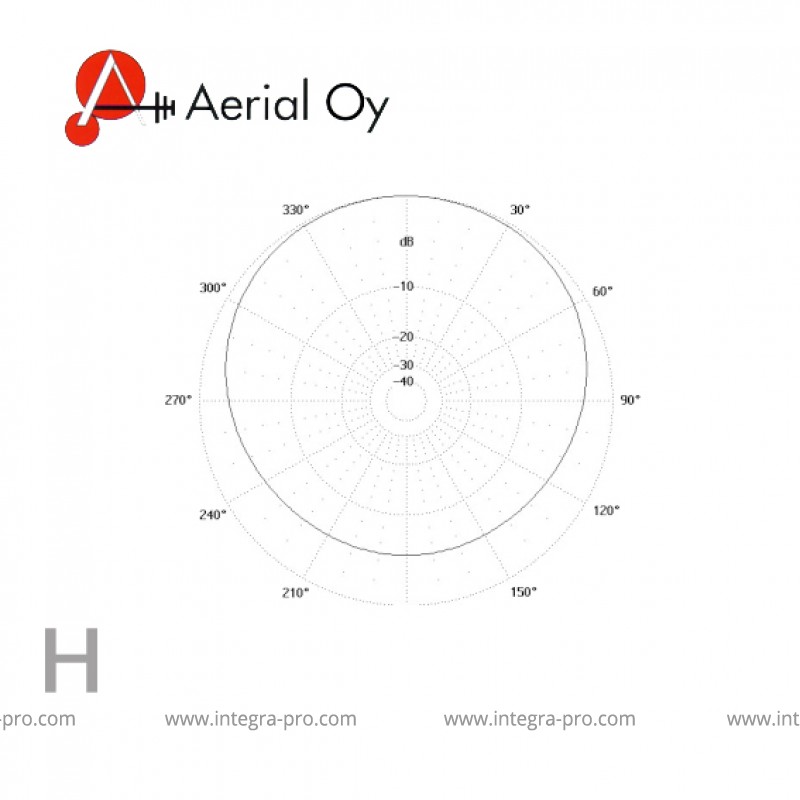

Ширина главного лепестка ДН в плоскости H 180°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 6 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,4 м2
Размеры (В x Ш х Г) 3000 x 200 х 60 мм
Масса 8 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий



Варианты исполнения:

Антенна AV1914-H с разъемом N-female(Финляндия). Арт. AV1914-H-415-FN2
