AV4124

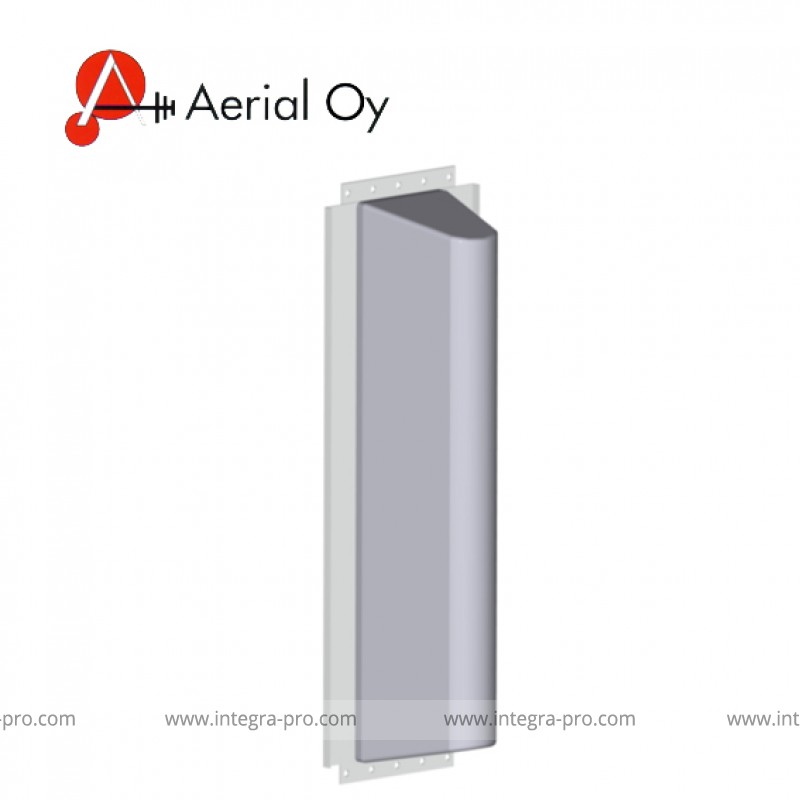

Базовая / Стационарная секторная антенна. Диапазон частот: 380… 430 МГц. Коэффициент усиления 9.3 дБи. ДН: 132 град. Вес: 7 кг. Размеры: 1100 х 380 х 250 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV4124:

Параметр Значение
Диапазон рабочих частот 380—430 МГц
Полоса частот 50 МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1.3
Поляризация вертикальная
Коэффициент усиления 9.3 дБи

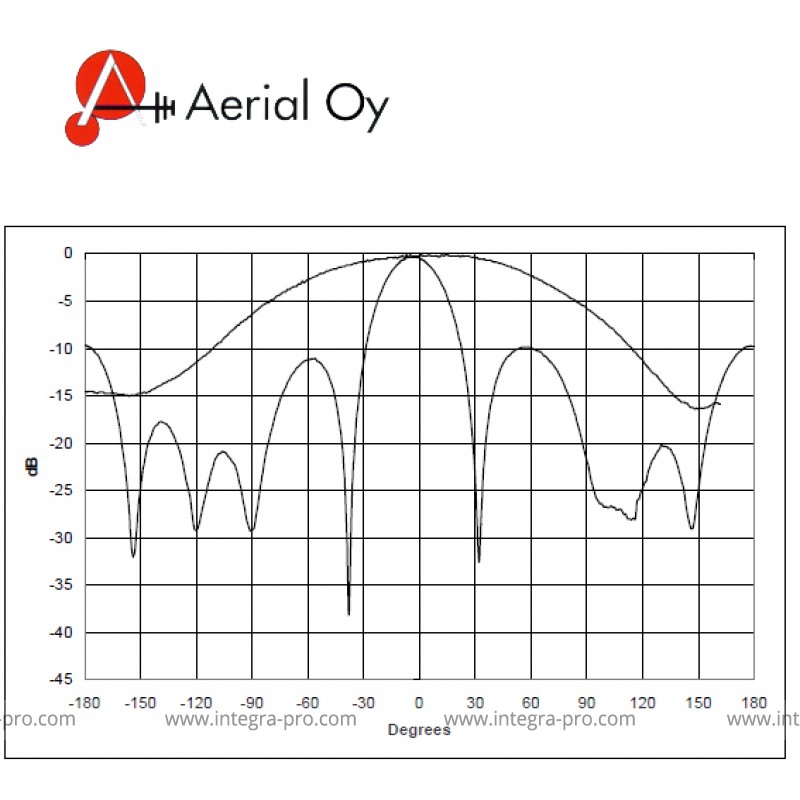

Ширина главного лепестка ДН в плоскости E 33°
Ширина главного лепестка ДН в плоскости H 132°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 15 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,7 м2
Размеры (В x Ш х Г) 1100 x 380 х 250 мм
Масса 7 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий



Вариант исполнения:

Антенна УКВ AV4124, 410-430 МГц, 9 дБи,130°, N-female, в комплекте с креплением АЕТМ160-1 (Финляндия)Арт.AV4124-440FN1
