AV1311

Базовая / Стационарная антенна. Диапазон частот: 118 … 144 МГц. Коэффициент усиления: 2дБи. Вес: 25 кг. Размеры: 1780 х 990 х 160 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Антенна устойчива к порывам ветра до 55 м/с. Опциональное исполнение позволяет размещать в районах повышенной ветровой нагрузки до 100 м/с.

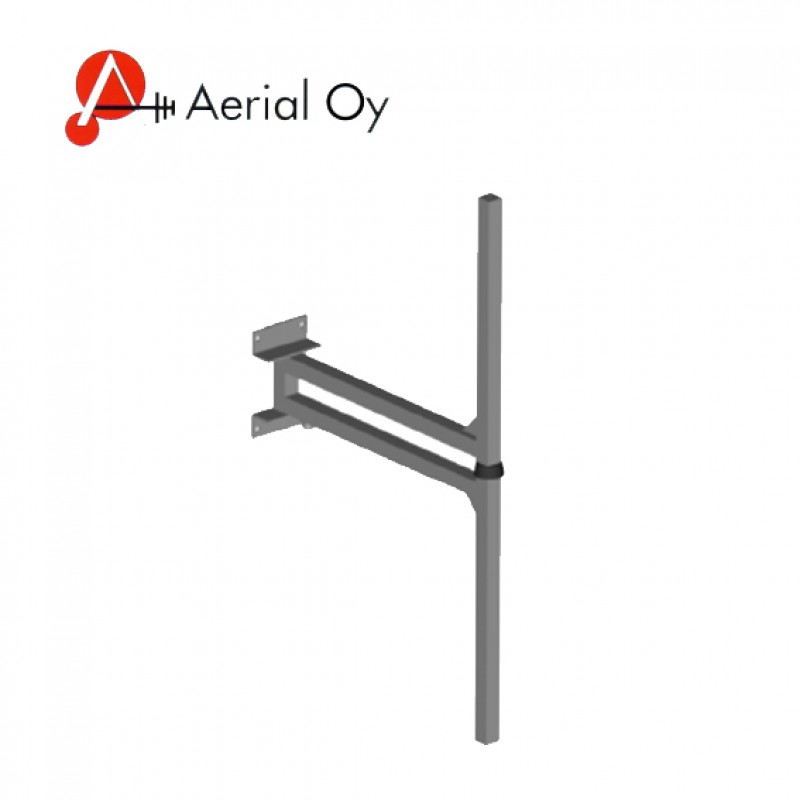

Крепление антенны - в комплекте.

Технические характеристики антенны AV1311:

Параметр Значение
Диапазон рабочих частот 68—88 МГц
Полоса частот 20 МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1,8
Поляризация вертикальная
Коэффициент усиления 2 дБи

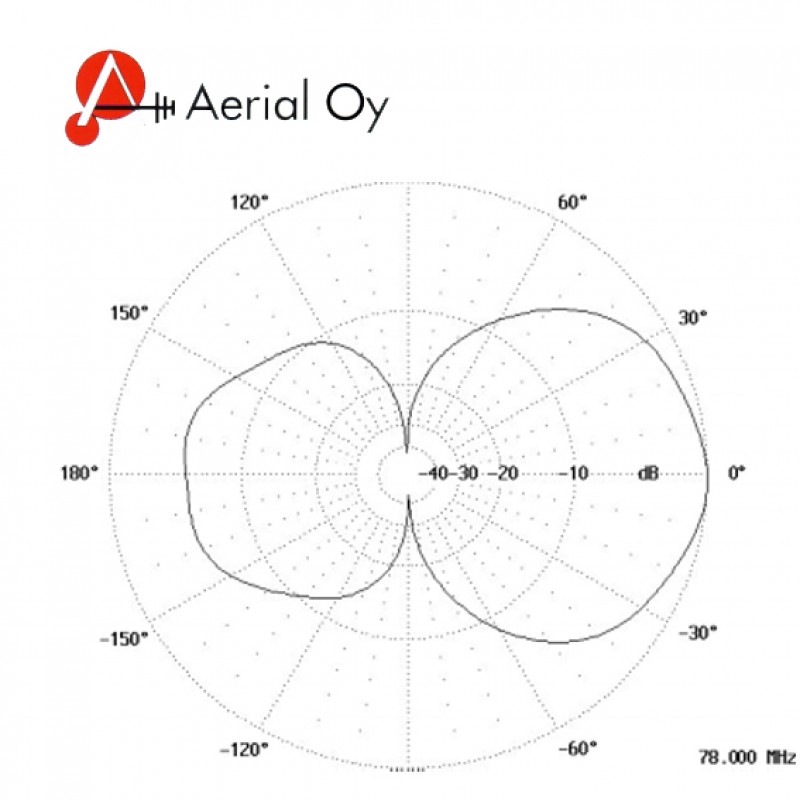

Ширина главного лепестка ДН в плоскости E 70°

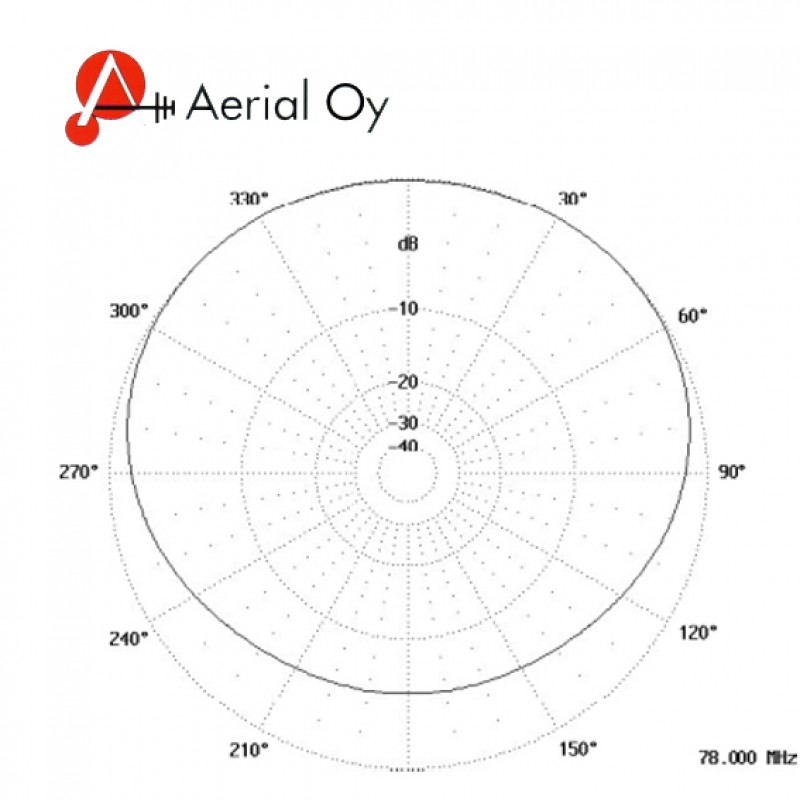

Ширина главного лепестка ДН в плоскости H 200°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 6 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,15 м2
Размеры (В x Ш х Г) 1780 x 990 х 160 мм
Масса 6 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий (опция: сталь)
