AV1543

Секторная антенна. Диапазон частот: 118 … 144 МГц. Коэффициент усиления: 9 дБи. ДН: 60 град. Вес: 50 кг. Размер: 1480 х 1940 х 660 мм

Описание

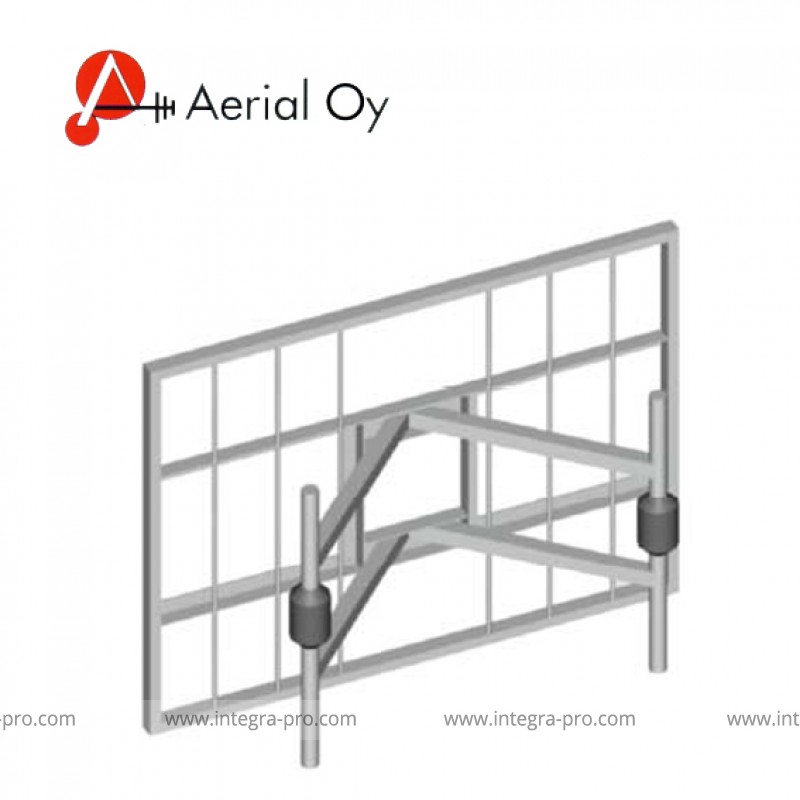

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV1543:

Параметр Значение
Диапазон рабочих частот 118—144 МГц
Полоса частот 28 МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1.5
Поляризация вертикальная
Коэффициент усиления 9 дБи
Изоляция между антеннами --

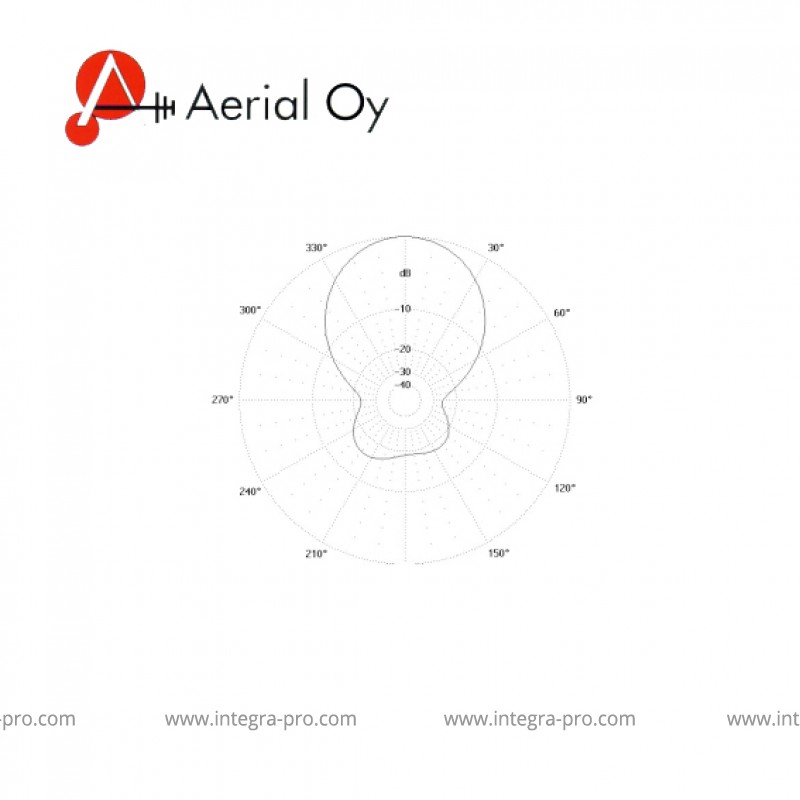

Ширина главного лепестка ДН в плоскости E 75°

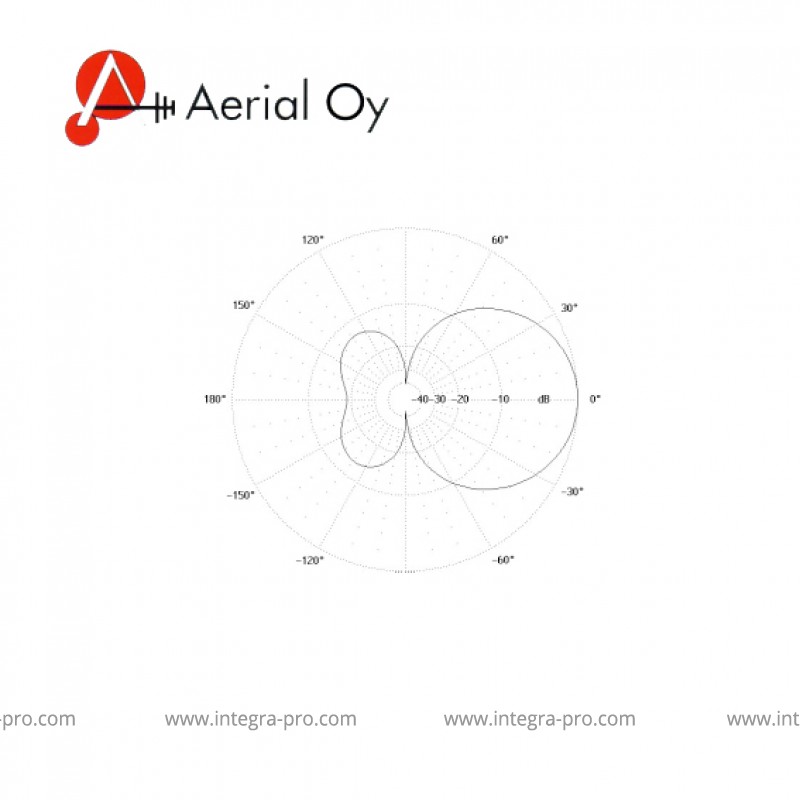

Ширина главного лепестка ДН в плоскости H 60°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 18 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,7 м2
Размеры (В x Ш х Г) 1480 x 1940 х 660 мм
Масса 50 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий (опция: сталь)
