EC4-50 (-HF, -FRС)

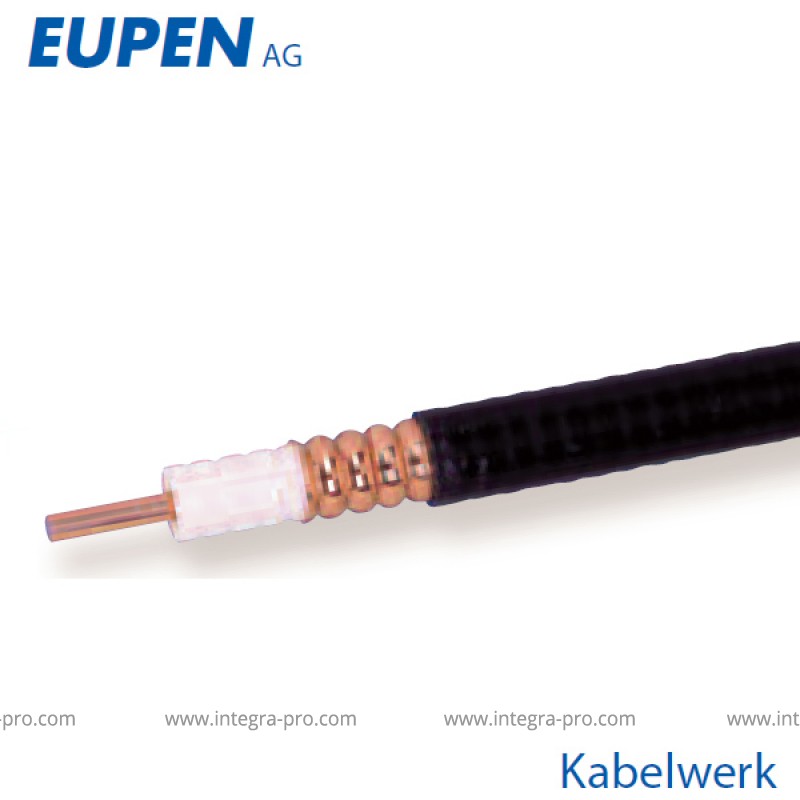

Высокочастотный кабель (EC4-50, стандарт). Супергибкий (EC4-50-HF). В пожаробезопасном исполнении (EC4-50-FRC). Супергибкий в пожаробезопасном исполнении (EC4-50-HF-FRC). Диапазон рабочих частот от 10 до 6000 Мгц. Внешний диаметр 1/2" (16мм). Вес 0.225 кг/метр (стандарт), 0.24 кг/метр (-FRC), 0.191 кг/метр (-HF), 0.203 кг/метр (-HF-FRC).

Описание

Сопротивление - 50 Ом,

Внутренний проводник - гладкий омедненный алюминевый провод,

Внешний проводник - гофрированная медная трубка,

Эксплуатационная температура - от -40 до +85 град С,

Максимальное рекомендуемое расстояние между креплениями - 1м,

Минимальное однократный радиус изгиба - 7 см (стандарт), 3 см (-HF)

Минимальный радиус изгиба (15 кратный изгиб) - 12 см (стандарт), 3 см (-HF)

Частота, МГц Погонное затухание, дБ/100м
(тип -HF)
Погонное затухание, дБ/100м
(стандарт)
100 3.24 2.15
150 3.98 2.65
400 6.61 4.41
450 7.03 4.69
894 10.09 6.74
1800 14.67 9.85
6000 28.63 19.39
