PT560H

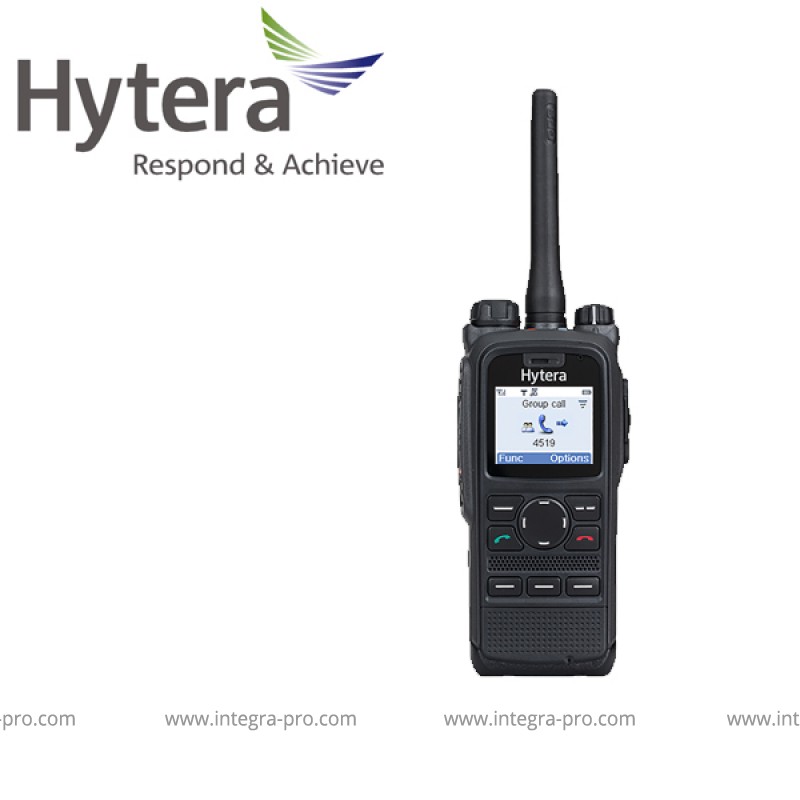

Портативная радиостанция Hytera PT560H с дисплеем и ограниченной клавиатурой стандарта TETRA, 380-430 МГц, 3 Вт, АКБ 2000 мАч, Man down

Версия S

Описание

Терминал Hytera PT560H предназначен для работы в сетях профессиональной радиосвязи стандарта TETRA.

Этот терминал (Версия S) оснащен GPS, Man Down, Bluetooth и может выполнять функция DMO ретранслятора.

Терминал оснащен дисплеем для просмотра статуса текущей группы, сообщений, уровня сигнала и батареи.

Штатный комплект PT560H включает в себя: радиостанцию, литий-ионный аккумулятор 1800 мАч, антенну, крепление на ремень, одноместное зарядное устройство и набор бумажных материалов.

Характеристики радиостанции Hytera PT560H:


Параметр
Значение
Основные параметры
Диапазон частот, МГц
380-430 МГц
Габариты, мм
127.5 × 55 × 36.5 (с АКБ 1800 мАч)
127.5 × 55 × 39.5 (с АКБ 2500 мАч)
Вес, гр
368 (с антенной и акб 2000 мАч)
Аккумулятор
BL1806, Литий-ионный, 1800 мАч, 7,4 В
BL2019, Литий-ионный, 2000 мАч, 7,4 В
BL2505, Литий-ионный, 2500 мАч, 7,4 В
BL2412 Ex, Взрывобезопасный литий-ионный, 2400 мАч, 7.4 В
Аудиомощность, Вт
2
Пользовательский интерфейс
Число групп ТМО / число папок
6000 / 200
Число групп DMO - число папок
4000 / 50
Телефонная книга, записей 2000
Дисплей
1.8 дюйма, 160*128 пикс., 65k, TFT
Радиочастотные параметры


Мощность излучения, Вт
До 3
Класс приемника
А и В
Чувствительность приемника (статическая), дБм
-116
Чувствительность приемника (динамическая), дБм
-107
Bluetooth (при наличии) v.4.0
Чувствительность GPS приемника (открытое небо), дБм
-148 (захват)
-165 (слежение)
Эксплуатационные параметры
Температурный диапазон (рабочий), град
-30 … +60
Температурный диапазон (хранение), град
-40 … +85
Пыле- влагозащита
IP65/66/67/68
Виброзащита
ETS 300-019-1-7 Class 5M3
MIL-STD-810 G
GJB150A-2009


Лицензии для активации дополнительных функций доступны как при первичном заказе так и в процессе эксплуатации.

Список опциональных лицензий и функций для PT560H:

Код лицензии
Наименование на английском языке
Наименование на русском языке
SW00053
Repeater
Функция ретранслятора DMO
SW00065
SDS Template License
Функция работы с шаблонами SDS
SW00066
Drive Test Application license
((B) not support; ((E/S) need license)
Функция автоматической передачи служебных данных о качестве связи (требуется дополнительная инфраструктура). Версия S - требуется лицензия.
SW00067
GCK License
Функция шифрования групповых переговоров (требуется дополнительная инфраструктура)
SW00068
Hytera E2EE License
((B) not support; (E) need license; (S) free)
Функция шифрования Hytera точка-точка (требуется наличие KMA (аппаратно-программного комплекса)). Версия S - бесплатно
SW00069
Work Order License
((B/E) need license; (S) free)
Функция обмена шаблонными сообщениями. Версия S - бесплатно
SW00070
MSPD License
((B/E) need license; (S) free)
Функция многоканальной передачи данных. Версия S - бесплатно
SW00071
OTAP License
((B/E) need license; (S) free)
Функция удаленного программирования радиостанции по эфиру (требуется дополнительная инфраструктура). Версия S - бесплатно
SW00072
Route Trace License
((B) not support; ((E/S) need license)
Функция отображения положения собеседника. Версия S - требуется лицензия.
SW00083
Temporarily Disabled Enhancement License
Функция временной блокировки радиостанции
SW00084
Load Directed Roaming License
Функция управляемой регистрации на требуемой БС
SW00085
SCK OTAR License
Не продаем
SW00090
VOX License
Функция управления активации передачи голосом
SW00091
Cell Application License
Функция управления режимом TXI запрета передачи в зависимости от места регистрации
SW00092
L Power Class License
Активация работы в режиме мощности класса L
SW00093
TETRA E2EE License
((B) not support; ((E/S) need license)
Функция шифрования TETRA точка-точка (требуется наличие KMA (аппаратно-программного комплекса)). Версия S - требуется лицензия.
SW00099
TETRA Zone License
Функция принудительной регистрации на БС для активации группового вызова
SW00100
Drive Test with Dongle Control(include 2 dongles)
((B) not support; ((E/S) need license)
Лицензия программного обеспечения для контроля за качеством связи. Версия S - требуется лицензия.
SW00101
Remote Performance Monitoring license
((B) not support; ((E/S) need license)
Функция передачи по эфиру уровня принимаемого сигнала. Версия S - требуется лицензия.
SW00102
Remote Performance Monitoring with Dongle Control(include 2 dongles)
((B) not support; ((E/S) need license)
Лицензия и ПО по приему по эфиру уровня сигнала (с ключом). Версия S - требуется лицензия.
SW00103
Indoor Location via BT license
Функция отправки сообщений с метками маяков BT в помещениях.

Аксессуары для PT560H / PT580H:

AN0405H11
Антенна SMA 9см 380-430MHz / 1575MHz с Hytera логотипом AN0405H11 для носимой радиостанции PT560/580. Арт.AN0405H11
AN0405H12
Антенна SMA 9см 380-430MHz / 1575MHz без Hytera логотипа AN0405H12 для носимой радиостанции PT560/580. Арт.AN0405H12
AN0437H01
Антенна SMA 9см 400-475MHz / 1575MHz с Hytera логотипом AN0435H04 для носимой радиостанции PT560/580. Арт.AN0437H01
AN0437H02
Антенна SMA 9см 400-475MHz / 1575MHz без Hytera логотипа AN0435H04  для носимой радиостанции PT560/580. Арт.AN0437H02
BL2019
Аккумулятор литий - ионный 2000 мАч для носимой радиостанции PT560/580. Арт.BL2019
BL2505
Аккумулятор литий - ионный 2500mAh  для носимой радиостанции PT560/580. Арт.BL2505
BL2412 Ex
Взрывозащищенный литий-ионный аккумулятор 2400mAh  для носимой радиостанции PT560/580. UL Арт.BL2412 Ex
CH10A07
Быстрое  зарядное устройство ,входное напряжение:
12 В DC входной ток:1 А ,выходной ток:
0,85 А, тип заряжаемых батарей:для Li-Ion/Ni-MH батарей ,для носимой радиостанции PT560/580. Арт.CH10A07
CH10A06
Двойное быстрое зарядное устройство ,входное напряжение:12 В DC, входной ток:
2 А ,выходной ток:2 А тип заряжаемых батарей:
Li-Ion, Li-Pol, Ni-MH, Ni-Cd. для носимой радиостанции PT560/580. Арт.CH10A06
CH20L04
Быстрое зарядное устройство с дисплеем, входное напряжение:12 В DC, входной ток:1 А, выходной ток:
0,85 А, тип заряжаемых батарей: Li-Ion, Li-polymer, Ni-MH, Ni-Cd  для носимой радиостанции PT560/580. Арт.CH20L04
CH20L06
Быстрое зарядное устройство ( без дисплея),входное напряжение:12 В DC, входной ток:2 А ,выходной ток:2 А ,тип заряжаемых батарей:
Li-Ion, Li-Pol, Ni-MH, Ni-Cd.для носимой радиостанции PT560/580. Арт.CH20L06
CHV09
Автомобильный адаптер питания (DC-DC) CHV09 вход: выход 11-25VDC: 12VDC 1A для носимой радиостанции PT560/580. Арт.CHV09
MCA05
Зарядное устройство тестирующее шестипозиционное ,входное напряжение: 12В постоянного тока /7 А
сила тока заряда: 1000 мА (на разъем) для носимой радиостанции PT560/580. Арт.MCA05
MCA08
Зарядное устройство шестипозиционное, входное напряжения: от 100В до 240В; 50/60Гц; 1,5 А;
сила тока заряда: 1000 мА (на разъем)) для носимой радиостанции PT560/580. Арт.MCA08
MCL20
Шестиместное быстрое зарядное устройство для носимой радиостанции PT560/580. Арт.MCL20
PS1018
Сетевой адптер питания входное напряжение:
100-240В AC 50/60 Гц выходное напряжение:
12В DC Выходной ток:1 А  для носимой радиостанции PT560/580. Арт.PS1018
PS2004
Адаптер питания , предназначен для использования с зарядным устройством CH10A06,. переменный ток: 100-240В. носимой радиостанции для носимой радиостанции PT560/580. Арт.PS2004
PS7501
Сетевой адаптер для быстрого зарядного устройства ,входное напряжение: 100-240 В перем. тока, 1,5 A
,выходное напряжение: 12 В пост.тока/7A.,защита от перегрузок по току и напряжению и коротких замыканий.для носимой радиостанции PT560 /580 Арт.PS7501
MCA19
Многоместное зарядное устройство , вмещает до 12 радиостанций и 10 батарей, заряжает до восьми радиостанций или батарей одновременно (с мульти-блоком зарядного устройства MCA06)  для носимой радиостанции PT560/580. Арт.MCA19
MCA21
Многоместное зарядное устройство с ручкой и колесами, вмещает до 12 радиостанций и 10 батарей,для носимой радиостанции PT560/580. Арт.MCA21
POA38
Адаптер  аккумуляторной батареи (для зарядного устройства MCA05)  для носимой радиостанции PT560/580. Арт.POA38
 POA59
Адаптер  аккумуляторной батареи (для зарядного устройства MCA05, MCA10)  для носимой радиостанции PT560/580. Арт.POA59
BRK20
Крепление на стену для MCA08,MCA10 быстрого 6 местного зарядного устройства для носимой радиостанции PT560/580. Арт.BRK20
PS1018
Сетевой адаптер питания входное напряжение:
100-240В AC 50/60 Гц выходное напряжение:
12В DC Выходной ток:1 А  для носимой радиостанции PT560/580. Арт.PS1018
PS2010
Адаптер питания 2V/2A (для двойного зарядного устройства CH10A06) для носимой радиостанции PT560/580.Арт.PS2010
PS2004
Адаптер питания 2V/2A (для двойного зарядного устройства CH10A06) для носимой радиостанции PT560/580. Арт.PS2004
CHV09
Автомобильный адаптер питания (DC-DC) CHV09 вход: выход 11-25VDC: 12VDC 1A для носимой радиостанции PT560 /580 Арт.CHV09
PS7501
Сетевой адаптер для быстрого зарядного устройства ,входное напряжение: 100-240 В перем. тока, 1,5 A
,выходное напряжение: 12 В пост.тока/7A.,защита от перегрузок по току и напряжению и коротких замыканий.для носимой радиостанции PT790EX. Арт.PS7501
POA87
Переходник UK на стандарт EU (для PS1014 / PS1016 / PS1017 / PS1018 / PS1025 / PS1027)   для носимой радиостанции PT560/580. Арт.POA87
BC19
Клипса поясного крепления для носимой радиостанции PT560/580. Арт.BC19
RO03
Петля держатель на руку  для носимой радиостанции PT560/580.Арт.RO03
LCY003
Кожаный чехол (с ЖК-дисплеем и клавиатурой)  для носимой радиостанции PT560/580. Арт.LCY003
LCY006
Кожаный чехол (с ЖК-дисплеем и клавиатурой) (для толстой батареи)  PT560/580. Арт.LCY006
LCY012
Чехол для батарей   для носимой радиостанции PT560/580. Арт.LCY012
NCN019
Пакет для переноски   для носимой радиостанции PT560/580. Арт.NCN019
PCN006
Водонепроницаемый чехол  для носимой радиостанции PT560/580. Арт.PCN006
LCBN13
Желет для скрытого ношения радиостанции   для носимой радиостанции PT560/580. Арт.LCBN13
SM18N5
Тангента водонепроницаемая стандарт (IP67)   для носимой радиостанции PT560/580. Арт.SM18N5
SM18N3
Тангента (стандарт (IP54  для носимой радиостанции PT560/580. Арт.SM18N3
SM26N3
Коммуникатор для PD78X серии с динамиком(IP67)прикрепленный непосредственно к радиостанции)   для носимой радиостанции PT560/580. Арт.SM26N3
SM26N4
Коммутатор для PD78X серии с 2.5 мм (IP54)(прикрепленный непосредственно к радиостанции)   для носимой радиостанции PT560/580. Арт.SM26N4
ESN12
Наушник только для приема (дляSM26N4)  для носимой радиостанции PT560/580. Арт.ESN12
EHN16
C образная гарнитура с PTT&MIC на прищепкой (ACN-01 + EH-01,прикрепленная непосредственно к радиостанции)  для носимой радиостанции PT560/580. Арт.EHN16
EHN17
Поворотная гарнитура с PTT&MIC на прищепке (ACN-01 + EH-02,прикрепленная непосредственно к радиостанции)   для носимой радиостанции PT560/580. Арт.EHN17
EAN23
Поворотная гарнитура с  PTT&MIC на прищепке (ACN-01 + EH-02,прикрепленная непосредственно к радиостанции)  для носимой радиостанции PT560/580. Арт.EAN23
EHS17
Акустический наушник только для приема с поворотным механизмом (для SM26N4)  для носимой радиостанции PT560/580. Арт.EHS17
ES-01
Однопроводной наушник (используется с ACN-01)   для носимой радиостанции PT560/580. Арт.ES-01
ES-02
Наушник только для приема с поворотным механизмом (используется ACN-01)   для носимой радиостанции PT560/580. Арт.ES-02
EH-01
Наушник только для приема C образный (используется ACM-01) для носимой радиостанции PT560/580. Арт.EH-01
EH-02
Наушник только для приема с поворотным механизмом (используется ACM-01)  для носимой радиостанции PT560/580. Арт.EH-02
АКС-01
Встроеннный микрофон и PTT используются для приёма, защита IP54  для носимой радиостанции PT560/580. Арт.AKC-01
EHS18
Наушник только для приема C образный(для SM26N4)  для носимой радиостанции PT560/580. Арт.EHS18
EAS03
Наушник только для приема с прозрачной акустической трубкой (для SM26M1)   для носимой радиостанции PT560/580. Арт.EAS03
EAN17
3х-проводное гарнитура с прозрачной акустической трубкой (бежевый)   для носимой радиостанции PT560/580. Арт.EAN17
EAN18
3х-проводная гарнитура с  прозрачной акустической трубкой (черный)  для носимой радиостанции PT560/580. Арт.EAN18
EWN09
2х проводная гарнитура с беспроводными наушниками и шейной петлей) (EWN10+POA42,присоединяется непосредственно к радиостанции)  (бежевая)  для носимой радиостанции PT560/580. Арт.EWN09
EWN10
2х-проводная гарнитура с беспроводным шейным Loop (бежевый)   для носимой радиостанции PT560/580. Арт.EWN10
POA42
Беспроводной наушник (Bluetooth)   для носимой радиостанции PT560/580. Арт.POA42
EBN09
Костная  гарнитура  для носимой радиостанции PT560/580. Арт.EBN09
ELN08
Горло-вибрационный гарнитура  для носимой радиостанции PT560/580. Арт.ELN08
ECN18
Наушники с микрофоном   для носимой радиостанции PT560/580. Арт.ECN18
POA47
Кнопка  PTT для работы с гарнитурой Bluetooth   для носимой радиостанции PT560/580. Арт.POA47
POA121
Беспроводная кнопка PTT (для S и BT4.0)  для носимой радиостанции PT560/580. Арт.POA121
SM18A3
Тангента (для CK02 и CK02-E)  для носимой радиостанции PT560/580. Арт.SM18A3
CK02
Комплект для подключения в автомобиле (Car Kit - стандартная версия включает в себя силовой кабель + Монтажный кронштейн + RF адаптер) (Мобильная антенна продается отдельно)   для носимой радиостанции PT560/580. Арт.CK02
CK02-E
Комплект для подключения в автомобиле (Car Kit расширенная версия включает в себя силовой кабель + Монтажный кронштейн + RF адаптер + Bluetooth) (Мобильная антенна продается отдельно) для носимой радиостанции PT560/580. Арт.CK02-E
CK02-S
Комплект для подключения в автомобиле (Car Kit простая версия включает в себя силовой кабель + Монтажный кронштейн)   для носимой радиостанции PT560/580. AptCK02-S.
SM09S1
Внешний динамик  (для CK03, CK03-E, CK02, CK02-E и CK05)  для носимой радиостанции PT560/580. Арт.SM09S1
SM16A3
Тангента без динамика (работа с SM09S1)   для носимой радиостанции PT560/580. Арт.SM09S1
POA105
Ножной переключатель в солнцезащитный козырек и микрофонный кабель  (для CK03, CK03-E, CK02, CK02-E и CK05)   для носимой радиостанции PT560/580. Арт.POA105
BRK24
Кронштейн для крепления в автомобиле  для носимой радиостанции PT560/580. Арт.BRK24
GPS04
Автомобильная антенна GPS разъем, SMA, 1575MHZ  (для CK03, CK03-E, CK02, CK02-E и CK05)   для носимой радиостанции  для носимой радиостанции PT560/580. Арт.GPS04
POA68
РЧ-адаптер Автомобильный комплект, который автоматически переключается на мобильную антенну, чтобы увеличить охват после фиксации радио в автомобильный комплект.  для носимой радиостанции PT560/580. Арт.POA68
PC64
Кабель для программирования (DB9 порт)   для носимой радиостанции PT560/580. Арт.PC64
PC90
Кабель для программирования (USB 16-контактного интерфейс) для носимой радиостанции PT560/580. Арт.PC90
RCS-01
Беспроводная консоль с PTT (для S и BT4.0)   для носимой радиостанции PT560/580. Арт.RCS-01
