2x2xAV1915

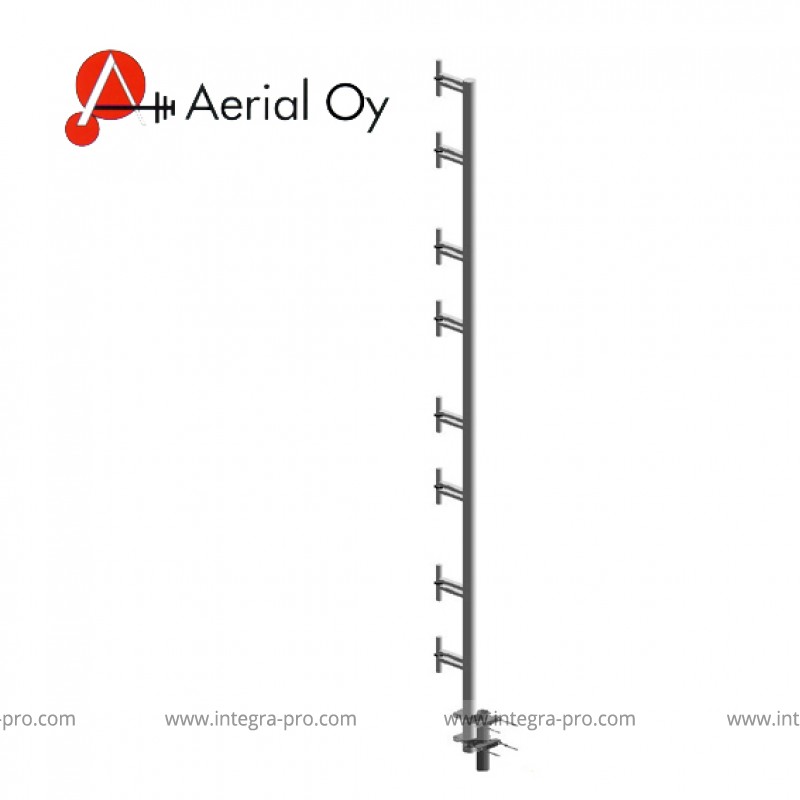

Комбинированная антенная система из 4х секций. Диапазон частот: 350… 470 МГц (2x2xAV1915-H), 300… 350 МГц (2x2xAV1915-A) и 280… 320 МГц (2x2xAV1915-300). Коэффициент усиления каждой антенны: 7 дБи. Вес: 25 кг. Размеры: 8700 х 200 х 60 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны 2x2xAV1915:

Параметр Значение
Диапазон рабочих частот 350… 470 МГц (2x2xAV1915-H), 300… 350 МГц (2x2xAV1915-A) и 280… 320 МГц (2x2xAV1915-300)
Полоса частот 120 МГц (2x2xAV1915-H), 50 МГц (2x2xV1915-A) и 40 МГц (2x2xAV1915-300)
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1.5
Поляризация вертикальная
Коэффициент усиления 7 дБи каждая антенна

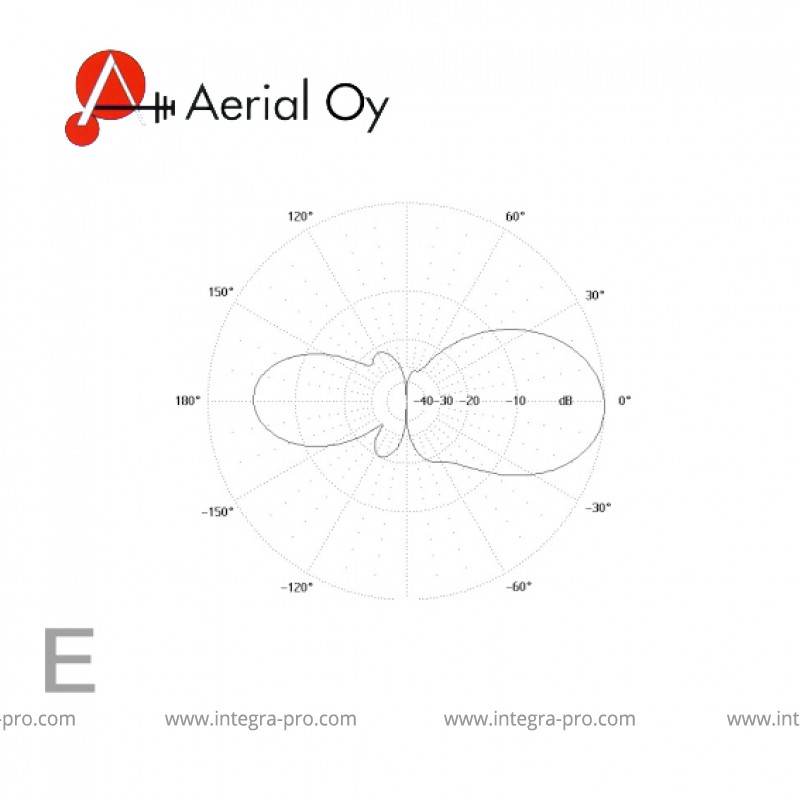

Ширина главного лепестка ДН в плоскости E 30°

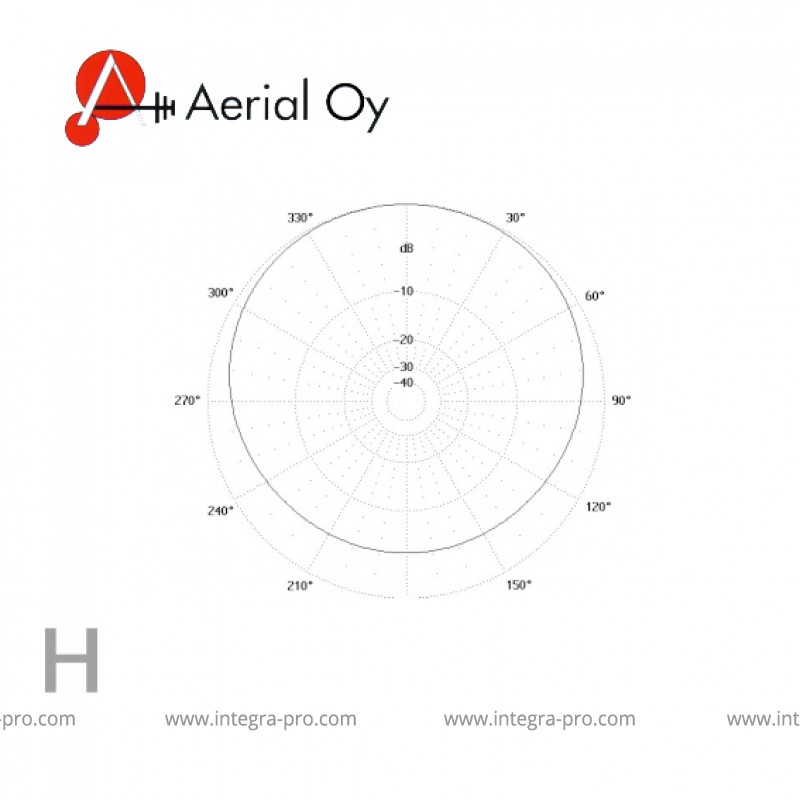

Ширина главного лепестка ДН в плоскости H 180°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 6 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,32 м2
Размеры (В x Ш х Г) 8700 x 200 х 60 мм
Масса 25 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий
