AV1464

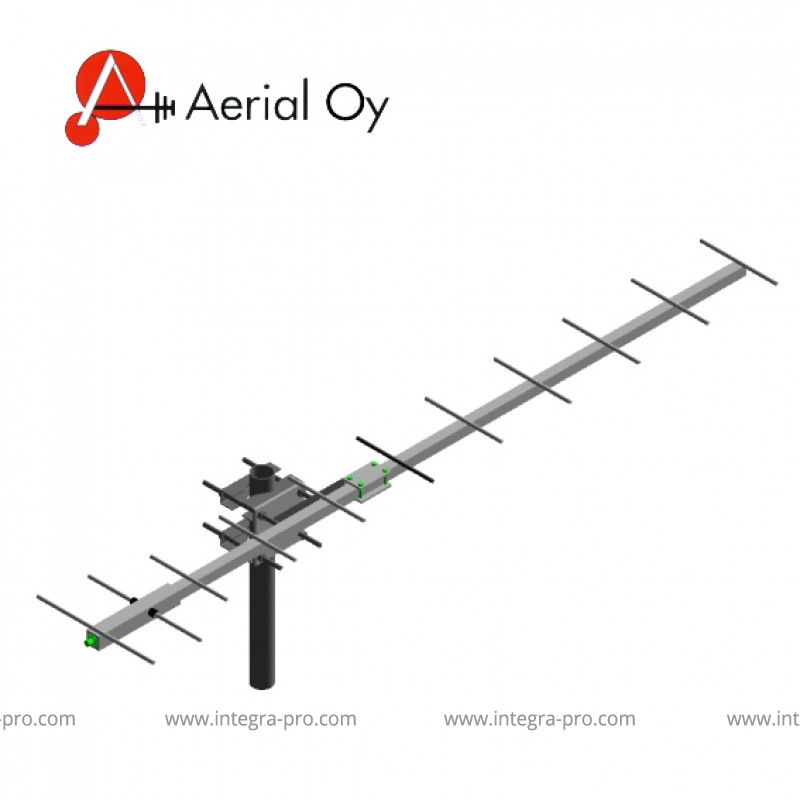

Направленная УКВ антенна. Диапазон частот: 370… 390 МГц (AV1464-380), 380...420 МГц (AV1464-400), 415...440 МГц (AV1464-425), 440...470 МГц (AV1464-455) . Коэффициент усиления: 14 дБи. ДН: 35 град. Вес: 4 кг. Размеры: 2115 х 380 х 50 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV1464:

Параметр Значение
Диапазон рабочих частот 370… 390 МГц (AV1464-380), 380...420 МГц (AV1464-400), 415...440 МГц (AV1464-425), 440...470 МГц (AV1464-455)
Полоса частот 20 (380), 40 (400), 35 (425), 30 (455) МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1.5
Поляризация вертикальная
Коэффициент усиления 14 дБи

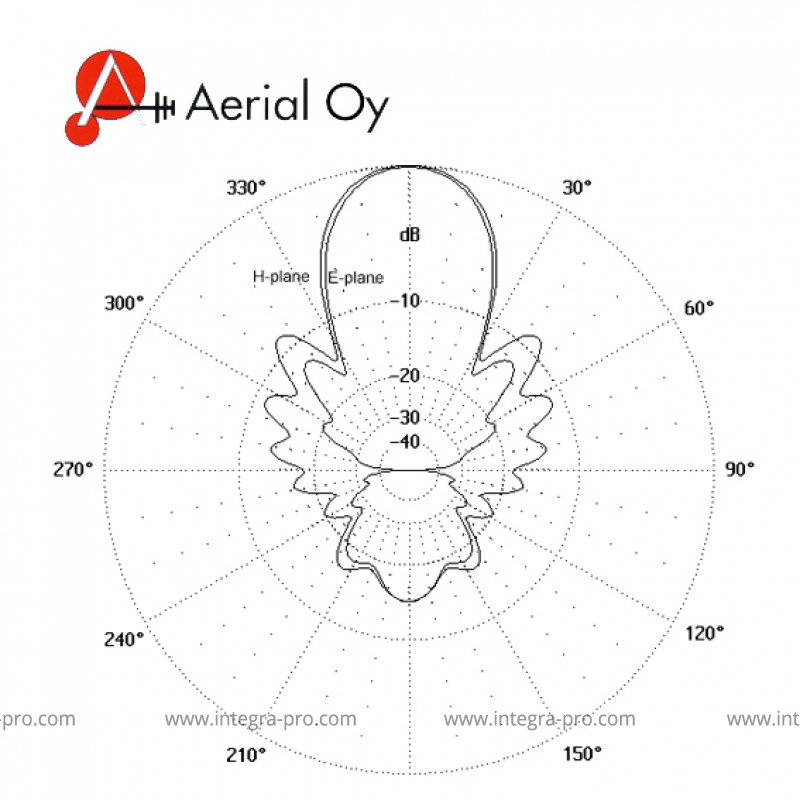

Ширина главного лепестка ДН в плоскости E 30°
Ширина главного лепестка ДН в плоскости H 35°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 15 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,15 м2
Размеры (В x Ш х Г) 2115 x 380 х 50 мм
Масса 4 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий



Варианты исполнения:

Антенна УКВ  AV1464, 415-440 МГц, направленная ДН, 14 дБи, 500 Вт, отношение фронт/тыл 15 дБ, в комплекте с креплением АЕТМ160-1.(Финляндия)Арт.AV1464-425FN1
