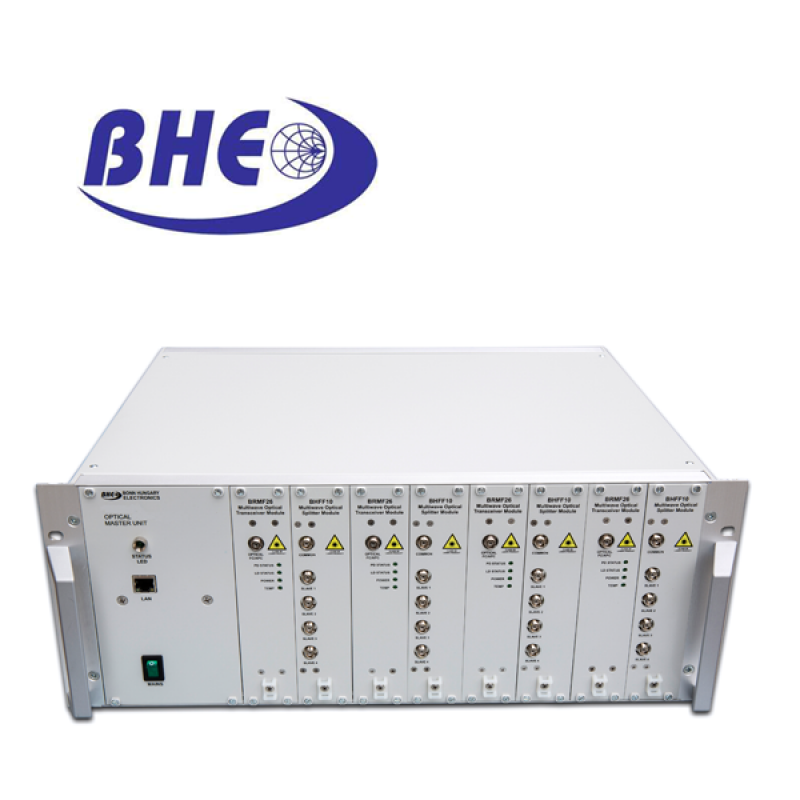

BRMF55

Оптический распределитель на 4-32 выхода. Стоечное исполнение. Работает вместе с усилителями (ретрансляторами) BRTF10, BRTF23, BRTF24, BRTF41, BRTF15. До 16 (32) оптических каналов. C системой оптического уплотнения (WDM)

Описание

Устройство BRMF55 (ранее BRMF30) с системой оптического уплотнения (WDM), предназначено для распределения оптического сигнала с последующей его передачей к устройствам SLAVE (BRTF10, BRTF23, BRTF24, BRTF41, BRTF15) по оптоволокну. Типовые применения: длинные секции туннелей, покрытие внутри больших зданий, покрытие отдельных удаленных зон, когда применение ВЧ-кабелей становится экономически неэффективным по сравнению с использованием недорогого оптоволокна.

Оборудование размещается в стандартной 19-дюймовой стойке и содержит до 4 оптических конвертеров и до 4 оптических делителей (для каждогого восходящего канала выделяется часть спектра с длинами волн 1510 или 1530 или 1550 или 1570 нм в восходящем канале, и 1310 нм в нисходящем) на 1…4 канала с выходными оптическими разъемами типа FC/APC female. Усиление каждого канала регулируется индивидуально.

Благодаря применению технологии WDM сигналы восходящего и нисходящего каналов передаются по одному оптическому кабелю. Этот же кабель используется для дистанционного управления работой оптической линии и сигнализации. Управление работой устройства BRMF30 и всех устройств SLAVE возможно как путем местного подключения к устройству BRMF30, так и через GSM-модем.


Параметр Значение
Подключаемые усилители BRTF10, BRTF23, BRTF24, BRTF41
Максимальная входная мощность +5дБм (другие параметры доступны с опциональными аттенюаторами)
Коэффициент усиления в радиочастотной части от -50 до -20 дБ с шагом 1 дБ
Тип ВЧ / оптического разъема N-female / FC/APC
Бюджет оптической линии 12 дБ (без оптических делителей)
Напряжение питания 90-264 В переменного тока или 48 В постоянного тока
Потребляемая мощность 10 Вт + 8 Вт на канал
Размеры Стандартная стойка 19”, 4U, 400мм
Вес 15 кг
Исполнение 19″
Диапазон рабочих температур 0°C … +55°C
